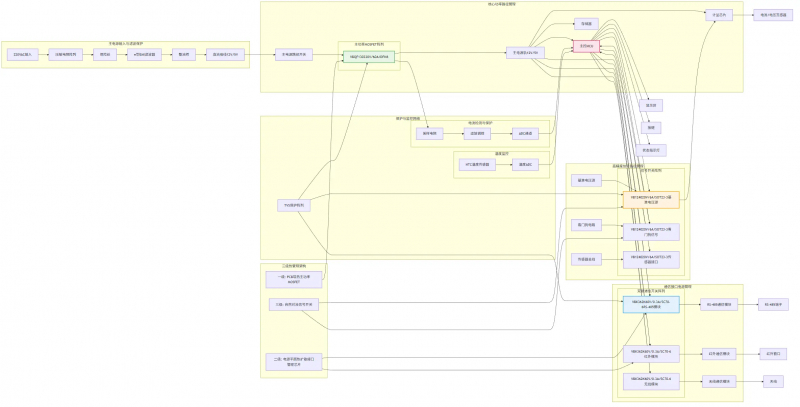

图1: 高端智能电表方案功率器件型号推荐VB1240与VBQF1303与VBGQF1610与VBK362K与产品应用拓扑图_01_total
然而，构建这样一条链路面临着多维度的挑战：如何在提升系统效率与降低自身功耗之间取得平衡？如何确保端口器件在严苛电磁环境下的长期可靠性与安全性？又如何将丰富的负载管理、通信接口与微型化设计无缝集成？这些问题的答案，深藏于从关键器件选型到系统级集成的每一个工程细节之中。
一、核心功率与接口器件选型三维度：电压、内阻与封装的协同考量
1. 主电源路径管理MOSFET：系统功耗与可靠性的关键
关键器件为VBQF1303 (30V/60A/DFN8)，其选型需要进行深层技术解析。在电压应力分析方面，考虑到智能电表内部主电源轨通常为12V或5V，并为雷击浪涌测试（如IEC 61000-4-5）导致的瞬态电压预留充足裕量，30V的耐压满足降额要求（实际应力远低于额定值的50%）。为应对电源端口可能出现的异常反接或过压，需配合TVS及保险丝构建保护网络。
在导通损耗与热管理优化上，超低导通电阻（Rds(on)典型值3.9mΩ @10V）是核心优势。以管理12V/2A的输入路径为例，传统方案（内阻20mΩ）的导通损耗为 2² × 0.02 = 80mW，而本方案损耗仅为 2² × 0.0039 ≈ 15.6mW，效率提升显著，这对于追求极低整机功耗的智能电表至关重要。DFN8(3x3)封装的热阻（Rθja）较高，必须通过PCB优化散热：计算结温Tj = Ta + (P_cond) × Rθja，需将MOSFET布置在多层板的内电层或底层，并采用大面积敷铜和散热过孔阵列（建议孔径0.3mm，间距1mm），确保在70℃环境温度下结温安全。
2. 通信接口与模块电源管理MOSFET：功能安全与隔离的实现者
关键器件选用VBK362K (双路60V/0.3A/SC70-6)，其系统级影响可进行量化分析。在功能安全与隔离管理方面，双N沟道独立MOSFET可分别控制RS-485、红外或载波通信模块的电源。当检测到线路浪涌或通信异常时，可快速切断对应模块供电，实现故障隔离，防止问题扩散至核心计量单元。其60V的耐压为隔离电压提供了硬件保障。

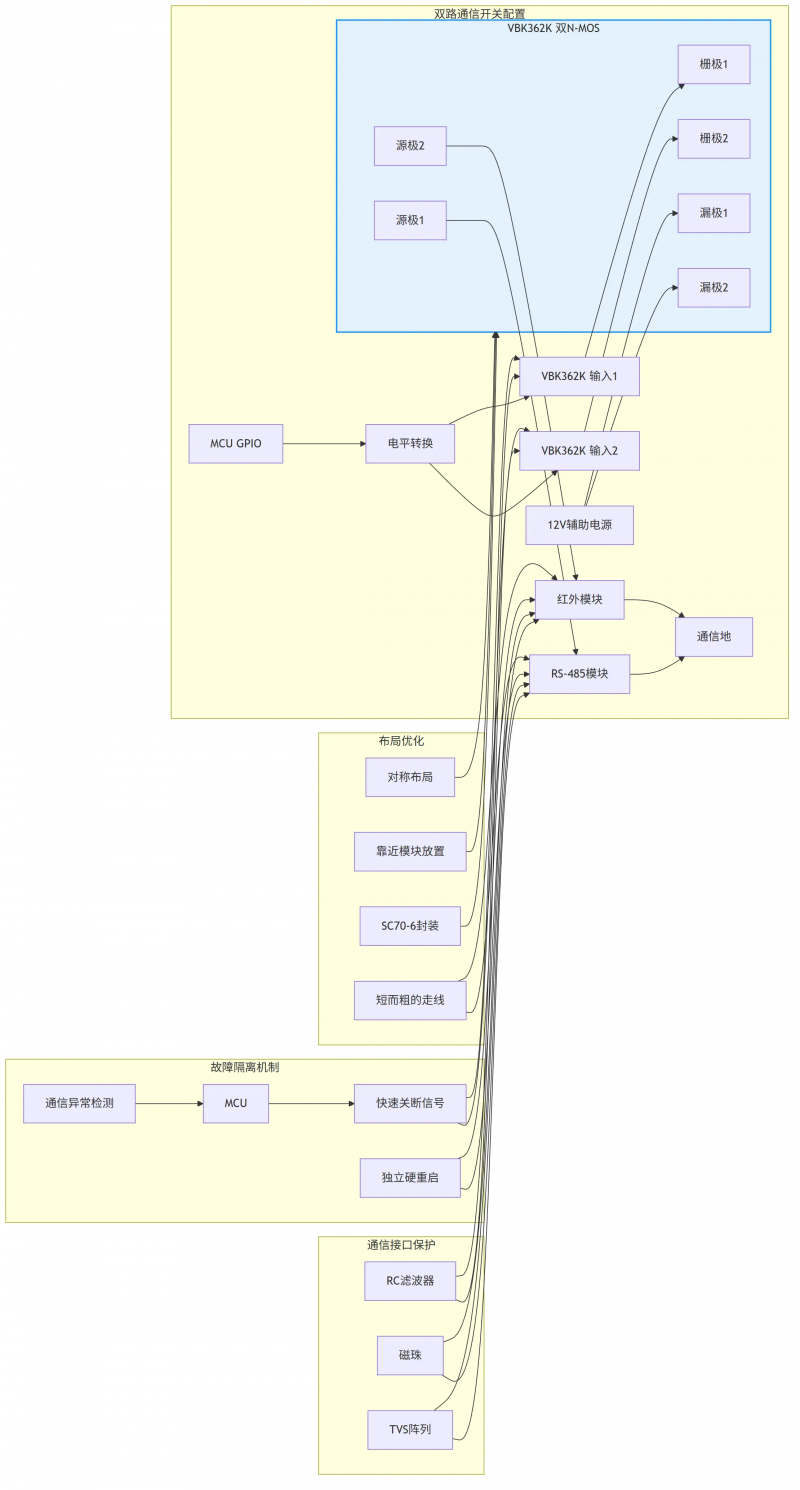

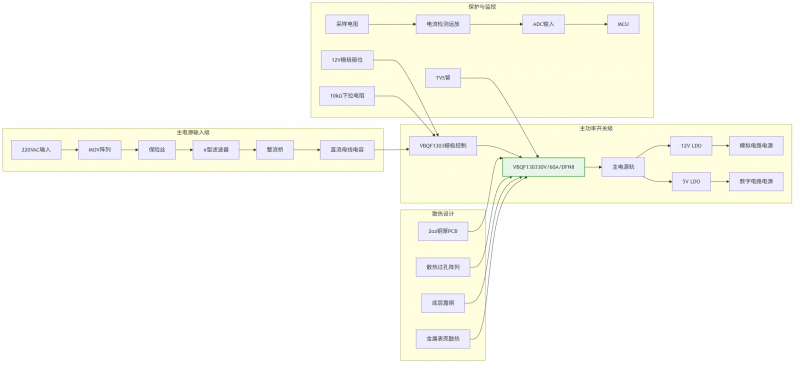

图2: 高端智能电表方案功率器件型号推荐VB1240与VBQF1303与VBGQF1610与VBK362K与产品应用拓扑图_02_mainpower
在空间节省与布局优化方面，SC70-6双路集成设计相比两个分立SOT23器件，可节省约60%的PCB面积，并将布局对称性提升，有利于差分通信信号的质量。尽管电流能力为0.3A，但已完全满足通信模块（通常功耗<100mA）的开关控制需求。驱动设计简单，可直接由MCU GPIO通过一个限流电阻控制，实现智能化电源时序管理。
3. 低功耗信号开关与复位控制MOSFET：精度与稳定性的守护者
关键器件是VB1240 (20V/6A/SOT23-3)，它能够实现高精度信号路径管理。典型的应用场景包括：用于计量芯片基准电压源的使能控制，仅在采样瞬间接通以降低热噪声影响；或用于MCU外部看门狗喂狗信号的路径切换，实现冗余备份。其低阈值电压（Vth min=0.5V）确保能被低电压逻辑（如1.8V MCU）直接可靠驱动。
在精度保持与抗干扰设计上，极低的导通电阻（28mΩ @4.5V）意味着在信号路径上引入的压降和热噪声微乎其微，有助于保持计量精度。SOT23-3封装便于放置在计量芯片或MCU附近，缩短敏感信号走线，减少空间耦合干扰。在PCB布局时，需将其控制信号线与功率走线严格隔离，并采用包地处理。
二、系统集成工程化实现
1. 微型化与高热密度散热架构
我们设计了一个针对微型化表计的散热与布局策略。一级PCB导热设计针对VBQF1303这类主路径MOSFET，采用2oz铜厚、底层大面积露铜并连接至金属表壳或内部散热衬板的方式，目标是将温升控制在30℃以内。二级布局优化面向VBK362K等接口管理芯片，将其靠近被控模块放置，利用电源平面进行热扩散。三级自然散热则用于VB1240等信号开关，依靠局部敷铜和空气对流。
图3: 高端智能电表方案功率器件型号推荐VB1240与VBQF1303与VBGQF1610与VBK362K与产品应用拓扑图_03_communication
具体实施方法包括：主功率MOSFET下方使用散热过孔阵列连接至内部接地层；通信接口MOSFET的电源输入输出走线尽可能短而粗；所有敏感信号开关路径远离晶振、变压器等噪声源。
2. 电磁兼容性与抗干扰设计
对于传导与辐射EMI抑制，在电源输入端口部署π型滤波器；开关节点回路面积最小化，特别是VBQF1303的源极回路；对通信接口的电源控制线（VBK362K所在路径）采用RC滤波（如100Ω+100pF）。
针对静电与浪涌防护，所有对外端口（如通信、调试接口）均需布置相应等级的TVS管；VBK362K控制的模块电源路径上可串联小阻值磁珠；板级设计确保保护器件的地回路阻抗最低。
3. 可靠性增强设计
电气应力保护通过网络化设计实现。电源输入级采用压敏电阻（MOV）和稳压管；VBQF1303的栅极使用12V TVS进行箝位，并搭配10kΩ下拉电阻；感性负载（如继电器线圈）并联续流二极管。
故障诊断与容错机制涵盖多个方面：通过采样电阻监测主电源路径电流，实现过流保护；利用MCU的ADC监测关键点电压，识别异常；通过VBK362K实现通信模块的独立硬重启功能，提升系统自恢复能力。

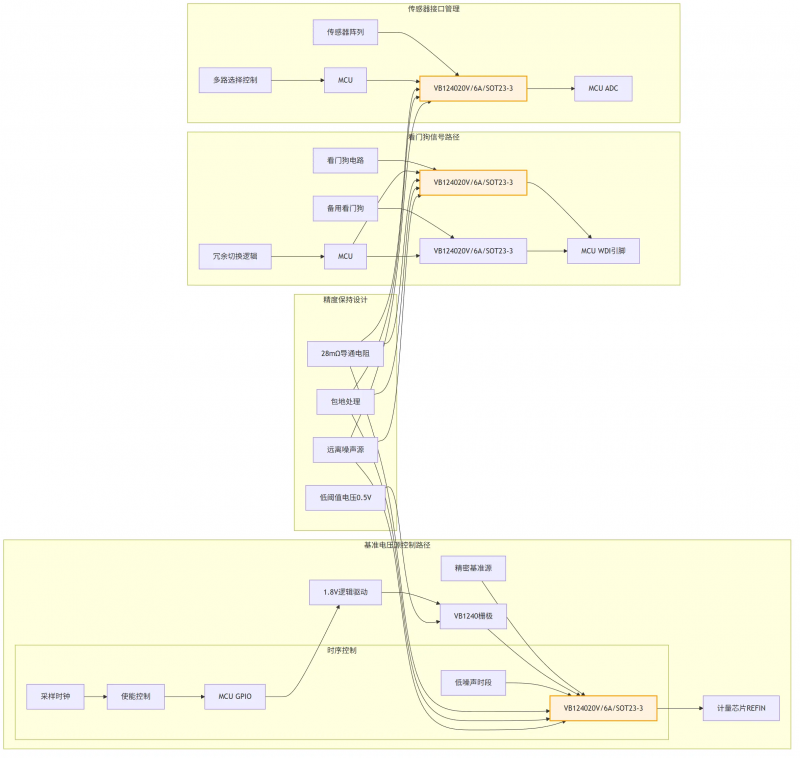

图4: 高端智能电表方案功率器件型号推荐VB1240与VBQF1303与VBGQF1610与VBK362K与产品应用拓扑图_04_signal
三、性能验证与测试方案
1. 关键测试项目及标准
为确保设计质量，需要执行一系列关键测试。整机静态功耗测试在额定电压下，使电表处于休眠状态，使用高精度功率计测量，合格标准为低于0.5W（对于单相表）。计量精度测试在国标规定的全温度范围（如-40℃~+70℃）及多种负载条件下进行，确保满足0.5S级或1级精度要求。温升测试在最高环境温度下满载运行，使用热电偶监测，关键器件如VBQF1303的结温（Tj）必须低于125℃。端口浪涌与ESD测试依据IEC 61000-4-5/4-2标准进行，要求测试后功能正常且精度不超差。寿命加速测试在高温高湿环境（85℃/85%RH）中进行1000小时，要求无故障。
2. 设计验证实例
以一款单相智能电表的电源与接口管理链路测试数据为例（输入电压：12VDC，环境温度：25℃），结果显示：自身功耗贡献，主电源路径MOSFET（VBQF1303）导通压降仅0.008V，功耗可忽略；端口控制性能，通信模块开关响应时间<10μs；可靠性，通过8kV接触静电放电及4kV浪涌测试。
四、方案拓展
1. 不同功能等级的方案调整
针对不同功能等级的电表，方案需要相应调整。基础单相表可采用VBQF1303 + VB1240组合，管理主电源和关键信号。三相多功能表需增加VBK362K的用量，以独立管理更多的通信模块（如双RS-485、微功率无线、红外）。高端能源网关可考虑选用性能更强的VBGQF1610（60V/35A）管理更高功率的辅助电源或外设。
2. 前沿技术融合
智能状态监测是未来的发展方向之一，可通过监测MOSFET的导通压降微变化来间接判断电流路径接触阻抗，或利用其开关特性进行在线诊断。
超低功耗设计深化，例如利用VB1240的低阈值特性，实现由能量收集模块直接唤醒和控制的核心电路电源路径管理，进一步降低待机功耗。
封装与集成技术路线图可规划为：第一阶段采用本文所述的分离化最优选型；第二阶段向多通道、高集成度的电源管理IC（PMIC）与负载开关融合；第三阶段探索将关键功率路径与计量芯片进行SiP系统级封装。
高端智能电表的功率与信号链路设计是一个在精度、功耗、可靠性与空间之间寻求极致平衡的微型化系统工程。本文提出的分级优化方案——主路径追求超低损耗与高可靠性、接口管理实现智能隔离与保护、信号开关确保精度与稳定——为不同层次的电表开发提供了清晰的实施路径。
随着物联网和双向互动电网的深度发展，未来电表的内部管理将朝着更加精细化、智能化和集成化的方向发展。建议工程师在采纳本方案基础框架的同时，重点关注器件的长期老化特性与极端环境下的性能余量，为电表长达数十年的服役周期做好充分准备。
最终，卓越的功率与接口设计是隐形的，它不直接呈现给用户，却通过更高的计量精度、更稳定的数据通信、更强的环境耐受力和更长的免维护周期，为电网的可靠运行与高效管理提供持久而核心的价值。这正是工程智慧在能源计量领域的真正价值所在。
